カラー電子ペーパーは、次のエネルギー効率の優れたディスプレイ技術として注目されています。低い電力消費と日光下での視認性という利点に加え、カラー電子ペーパーはLCDやポスターに見られる鮮やかな画像を完全に再現する技術が求められます。広告やスマートリテールなどにおいて必要不可欠な技術です。

E Ink ACeP Gallery PaletteとIRIS Optronicsのコレステリック液晶（ChLCD）のフルカラーディスプレの違いを標準的なテスト画像を用いて比較いたします。

電子インクACeP Galleryの原理

Gallery PaletteはE Ink ACeP（Advanced Color ePaper, ACeP）技術を利用しており、これは4種類のインク粒子（黄色、シアン、マゼンタ、白）で満たされたマイクロカップから成り立っています。異なる電圧をかけることで、これらの粒子を移動させ、黒、白、赤、黄色、青、緑、オレンジの7色の標準色を生成することが可能です

gallery palette微杯 — Gallery Paletteには黄色、シアン、マゼンタ、白のインクが入ったマイクロカップが含まれています。

この電子ペーパーがこの7色以外の色を表示する必要がある場合これらの7色を正確に混合して、遠くから見たときに似た色合いを再現することが求められます。

アイリスオプトロニクスChLCD電子ペーパーの原理

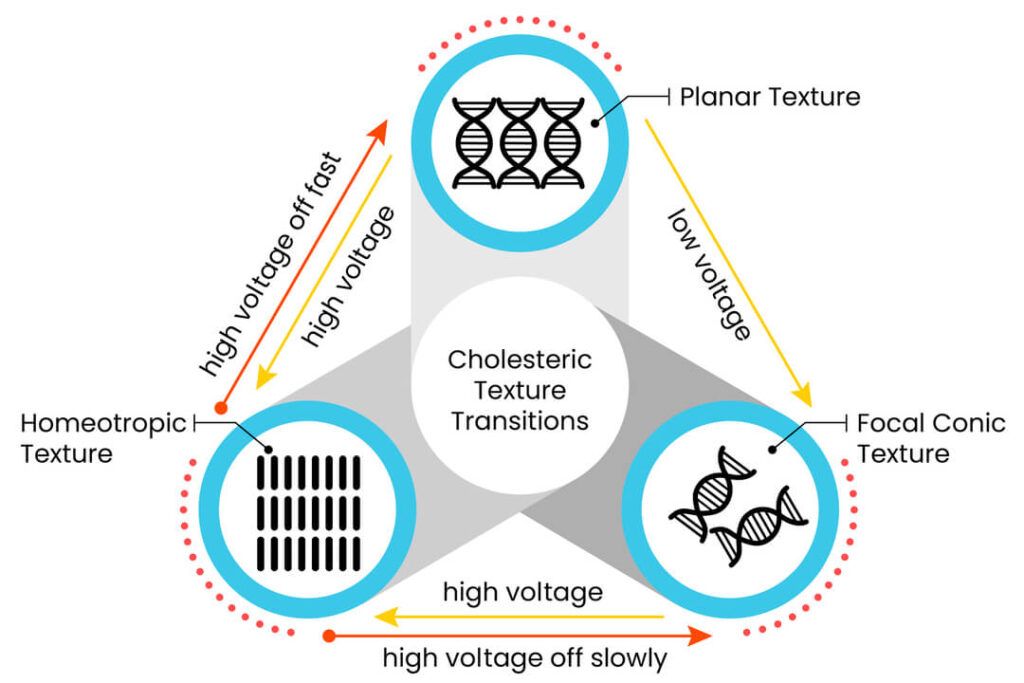

コレステリック液晶（ChLCD）電子ペーパーは、赤(R)、緑(G)、青(B)の三層から成るディスプレイを特徴としています。電場が液晶の回転を調整し、二つの安定した状態の間で変化します。

平面状態（プレーナー）において、液晶分子は規則的に配列され、特定の波長の光を反射して色を形成することができます。
フォーカルコニック状態は液晶粒子の配列により光が透過し、その層の下にある色を表示します。

人眼所能看到的 ChLCD 波長段 — ChLCDの各層の分子配列を調整し、全反射（白色）、半反射（灰色）、透過（黒色）の状態を形成します。

ChLCDは、RGB層の反射を個別に調整することで、LCDと同様に1600万色以上を表示することができますそのため、ChLCDはLCDスクリーンと同じくらい鮮やかな色彩を持っています。

色彩テスト

ACePとChLCDの色彩表現をテストするために、四種類の特徴的な画像を使用しました。

赤、緑、青、シアン、マゼンタ、黄色の16色が白または黒に変化しフルカラー技術における色の階調の均一性を示しています。
オレンジ、紫、青、緑の四つの色が互いに混ざり合い、フルカラー技術による色の変遷を示すグラデーションの表現を検証しています。
風景画は、自然の景観を表現する技術のをテストします。
人物写真は人物を表現する技術のテストです。

e-paper test images — 左上）16色の階調、右上）色のグラデーション、左下）風景、右下）人物の画像を用いて、フルカラー電子ペーパー技術のテストを行いました。

16色の階調

E Ink ACePのGallery Paletteにおける16色階では色の変化において12の色の境界が見えるものの、青色（緑色に見える）や紫色（淡い青色に見える）は表示されません。色階に不連続性が見られる上、色階の変更時には異なる比率の白色インクを混合する必要があるため、画面には顕著な粒子感が生じます。
